2018 Nieuwe Collectie N1201SA upgrade verison 140 MHz 2.7 GHz UV RF ANT SWR Antenne Analyzer Meter Tester N2201SA Radio tester

2018 New Arrival N1201SA Upgrade Verison 140MHz 2 7GHz UV RF ANT SWR Antenna Analyzer Meter
  • Verkoper HOT SALE RADIO
  • Van Prijs US $233.60piece
  • Verkoopprijs US $200.90piece
  • Verzending Geen verzendkosten
  • Je Bespaart US $32.70piece14% off
  • Ratings 4.8 (77)

Bijzonderheden

MerknaamANYSECU
Is_DisplayJa
TypeAccessoires
Maximum Range<1.5km
Walkie Talkie TypeDraagbaar
MateriaalPlastic

Productomschrijving

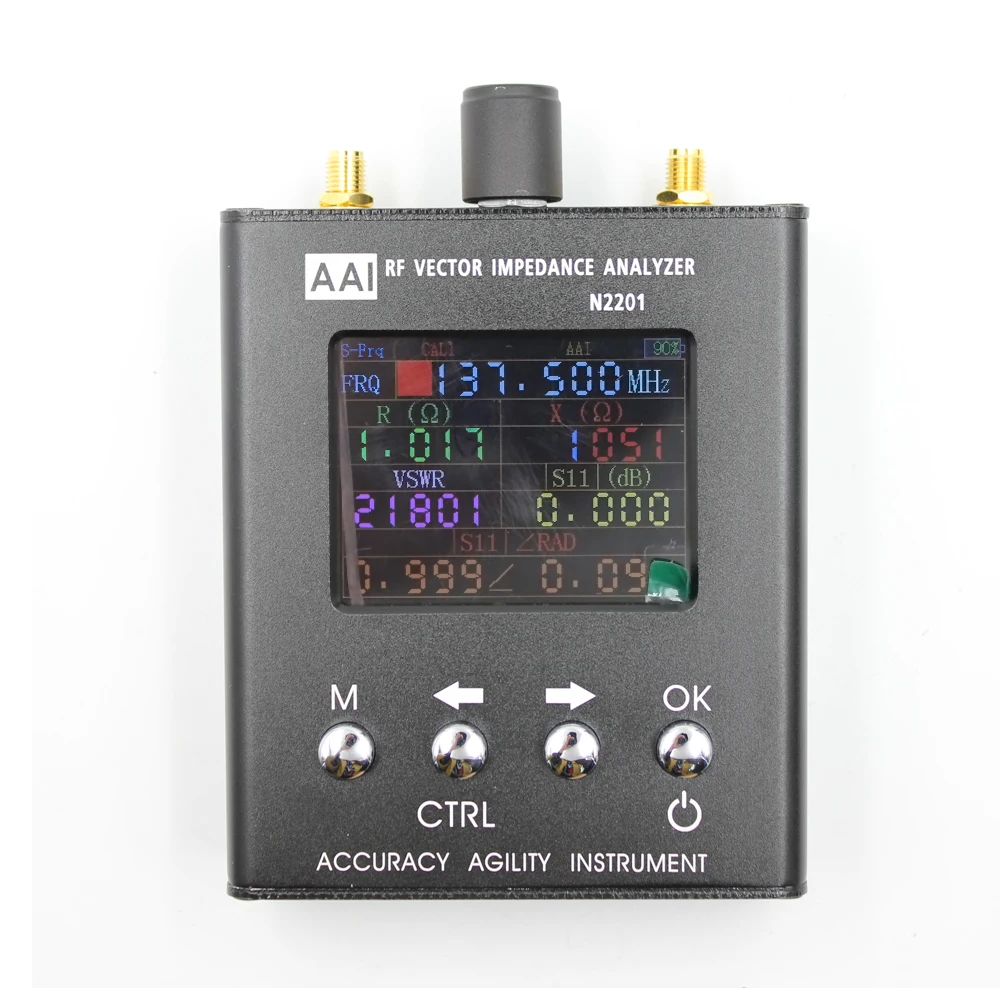

2018 Nieuwe Arrivl upgrade verison N1201SA 140 MHz-2.7 GHz UV RF ANT SWR Antenne Analyzer Meter Tester N2201 Radio tester

N1201SA GSM Antenne analyzer Specificaties
frequentie 140 MHz ~ 2700 MHz
Spacing 1 kHz
Display 2.4 inch TFT Pixel 320 × 240 (QVGA)
batterij 2000 mAH (7.4Wh)
energieverlies < 1.5 W
laadstroom 400mA
poort opladen USB (Voor alleen opladen)
Auto Power Off Verstelbare (Altijd op & #65292; 5 mins & #65374; 60 min)
maatregel feiten weerstand/reactantie/SWR/s11
resolutie verhouding 4 bits effectieve cijfers
frequentie nauwkeurigheid ± 5ppm
Connector SMA-K
meetbereik impedantie 0.1 Ω ~ 1000Ω (Absolute waarde van impedantie)
SWR 1.000 ~ 65
s11 (dB) 0dB ~-60dB
& #12288; & #12288; & #12288;
fout (enkele punt meting) impedantie < Absolute waarde van impedance×3 % ± 1Ω & #65288; Z < 200Ω & #65292; < 1.5 GHz & #65289;
SWR < Effectieve reading×10 % ± 1
s11 & #65288; dB/° & #65289; 0.1 dB/5 ° (0dB ~-10dB)
1 dB/10 ° (-10dB ~-20dB)
5dB/20 ° (-20dB ~-40dB)
directiviteit < 35dB (140 MHz ~ 2 GHz Na kalibratie)
< 30dB (2 GHz ~ 2.7 GHz)
Scan Punten 280
uitgangsniveau-11dBm
werktemperatuur 0 ~ 40
atmosferische druk 860hPa ~ 1060hPa
dimensie 120mm * 86mm * 30mm

beschrijving

dit instrument heeft vier interfaces: enkele punt meting, scannen, systeem informatie, correctie en kalibratie

de standaard boot in single-punt meting interface.

opmerking: Voor het gemak van de gebruiker, elke tijd kalibratie correctie opties automatisch naar de gebruiker kalibratie. Ondertussen om de integriteit van de kalibratie, de kalibratie proces, de automatische uitschakelfunctie mislukt, de consistente boot.

opstarten en afsluiten

houd de ctrl-toets off druk de schakelaar knop.

de boot staat, lange druk (2 S boven) de switch knop, na de release, zal het instrument stilgelegd

de boot staat, lange druk (2 S boven) de switch knop, na de release, zal het instrument stilgelegd

raden het gebruik

1, om de nauwkeurigheid van meting en kalibratie, verwarm de instrument minstens 15 minuten.

2, proberen te gebruiken goede kwaliteit RF kabel en connectoren.

3, gekalibreerd kabel gemarkeerd om de volgende kan niet te kalibreren en direct gebruik.

4, test kabel proces beïnvloeden de meetnauwkeurigheid, aanbevolen wordt, waar mogelijk, niet kiezen te lange test kabel.

5, meting en kalibratie voordat, ervoor u niet in een sterke draadloze signaal, zodat interferentie veroorzaakt door onnauwkeurige metingen.

6, als de impedantie metingen zelf niet begrijpen, u kunt verwijzen naar een vector netwerk analyzer instructies en tutorials. dit instrument is gelijk aan een-poort vector netwerk analyze.
